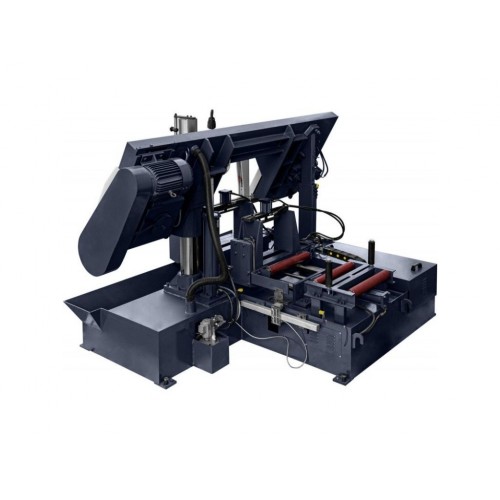

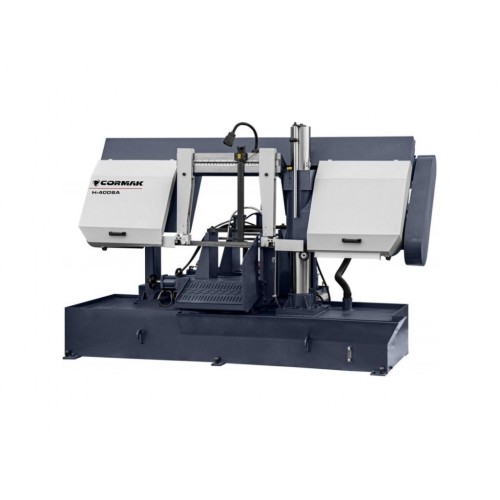

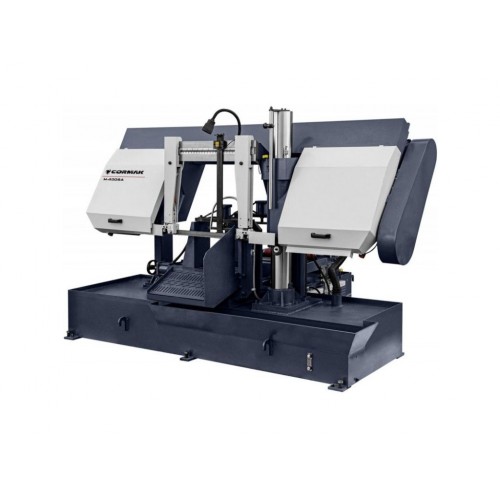

Автоматичний стрічкопильний верстат CORMAK H-400SA

Опис Автоматичний стрічкопильний верстат CORMAK H-400SA

Опис

Стрічковопильні верстати по металуСormak, служать для високопродуктивного різання металів* , що використовуються в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих та конструкційних сталей. Стрічковопильні верстати використовуються для нарізки розмір труб, фасонного профілю і суцільного прокату.

* Ріжучим інструментом стрічковопильного відрізного верстата є стрічкова пилка, зварена в кільце і натягнута на шківах.

Галузь застосування:

• Автоматичні стрічкопильні верстати застосовуються на великих виробничих підприємствах для нарізання величезної кількості серійних заготовок. Основна перевага їх у тому, що робота оператора зведена до мінімуму: він лише задає необхідні параметри.
• Автоматичні верстати дозволяють автоматизувати цикл за програмою, включаючи різ і подачу заготовки в зону різання на певну довжину матеріалу, здатні працювати в тризмінному режимі і різати заготовки на задані відрізки без оператора.

Нарізка дрібних серій заготовок

{img} src="https://drillmax.com.ua/image/" alt="" width=547 height=143 /> {img} src="https://drillmax.com.ua/image/" alt="" width=547 height=145 />

Схеми обробки

{img} src="https://drillmax.com.ua/image/" alt="" width=1045 height=409 />

Конструктивні особливості:

Система автоматичного керування верстатом

Повністю автоматичний верстат із сенсорним дисплеєм та зручним, інтуїтивно зрозумілим інтерфейсом управління.

В операційній системі керування розділене на ручний та повністю автоматичний цикл, яка керується перетворенням людино-машинного інтерфейсу.

На стрічково-пильному верстаті встановлені подвійні лещата, одні використовуються для затискання при розпилюванні, другі для подачі заготовки на заданий розмір. Довжина подачі контролюється ультрафіолетовим датчиком руху, який контролює нульову точку та величину переміщення заготовки.

Стрічковопильний верстат з ЧПУ підходить для великосерійного виробництва, зі стабільною продуктивністю та високою ефективністю. Він може замінити Вам 3 ручні стрічкопильні верстати і відповідно Ви можете використовувати одного робітника замість 3-х. А якщо встановлювати кілька автоматичних верстатів, то один робітник може обслуговувати кілька автоматів одночасно або ж Ви можете використовувати робітника з будь-якого іншого верстата, тому що йому потрібно лише встановити матеріал і запустити програму.

{img} src="https://drillmax.com.ua/image/" alt="" width=468 height=263 />

Регулювання ширини розпилу

Дозволяє виключити «бовтання» полотна при розпилюванні заготовок малого діаметра і дає можливість застосувати агресивніший режим різання.

{img} src="https://drillmax.com.ua/image/" alt="" width=474 height=335 />

Гідравлічний натяг стрічкового полотна з манометром

Дозволяє тонко контролювати зусилля натягу, оскільки в процесі розпилювання полотно нагрівається та розтягується.

{img} src="https://drillmax.com.ua/image/" alt="" width=477 height=342 />

Технічні характеристики:

Діапазон різу: Ø400 або 400 х 400

Стрічкове полотно: 4900x41x1,3 мм

Швидкість різу: 40/60/80 м/хв

Двигун: 4 кВт

Гідравлічний блок живлення: 1,5 кВт

Насос охолоджуючої рідини: 0,09 кВт

Хід податчика: 500мм

Розміри: 2600x2400x1700 мм

Вага: 1800 кг

Стандартна комплектація

• робота в автоматичному режимі
• функція пам'яті положення стріли
• вбудований гідравлічний блок
• функція пам'яті положення лещат
• зміна швидкості різання
• моторизована щітка для чищення стрічки
• система охолодження
• біметалічна стрічкова пила
