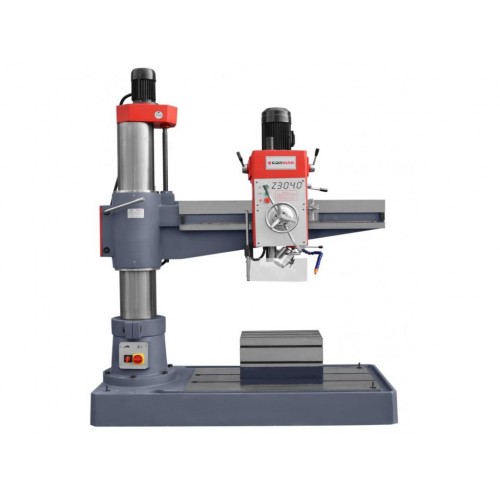

Радіально-свердлильний верстат Cormak 3040x1300

Опис Радіально-свердлильний верстат Cormak 3040x1300

Опис

Радіально-свердлильний верстат Cormak 3040x1300 - це промислове обладнання для свердління важких і габаритних деталей з чавуну, сталі та інших металів. Жорстка конструкція вагою 1400 кг гарантує виняткову стабільність та мінімум вібрацій, що забезпечує високу точність обробки. Хід шпинделя 200 мм дозволяє свердлити глибокі отвори за один прохід, а 6 швидкостей обертання шпинделя у діапазоні 75-1200 об/хв - ефективно працювати з різними матеріалами. Максимальний діаметр свердління - 40 мм.

Двигун потужністю 2,2 кВт забезпечує стабільний крутний момент при будь-яких навантаженнях. Регулювання відстані від шпинделя до столу у межах 260-1300 мм і радіальний виліт 360-1300 мм дозволяють обробляти заготовки різної товщини і розміру. Цей верстат для свердління радіальний оснащений кубічним столом, що дозволяє надійно фіксувати деталі неправильної форми.

Особливості радіально-свердлильного верстата Cormak 3040x1300

• Потужність двигуна - 2,2 кВт
• Радіальний виліт - 360-1300 мм
• Регулювання висоти шпинделя на 260-1300 мм
• Хід шпинделя - 200 мм
• 6 швидкостей обертання шпинделя (75, 130, 240, 380, 660, 1200 об/хв)
• 3 швидкості подачі шпинделя (0,10, 0,16, 0,25 мм/об)
• Конус Морзе 4
• Максимальний діаметр свердління - 40 мм
• Обертання стріли на 360°
• Двигун підйому стріли потужністю 0,75 кВт
• Швидкість підйому стріли - 1,3 м/хв
• Кубічний стіл розміром 510x380x305 мм

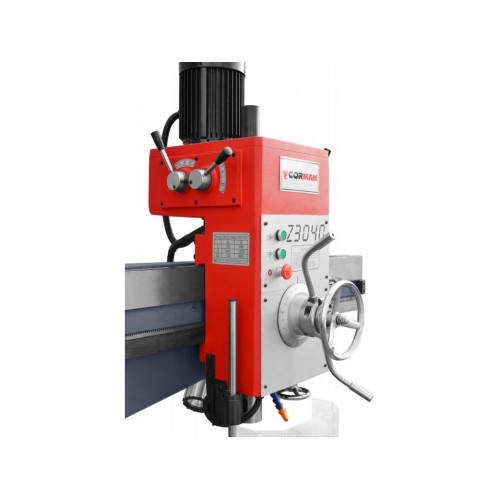

• Ручне блокування свердлильної голови
• Ергономічна панель керування, розміщена на передній панелі
• Масивна колона з полірованою поверхнею
• Міцна основа з Т-подібними пазами
• Централізована система змащування
• Жорстка конструкція вагою 1400 кг.

Комплектація радіально-свердлильного верстата Cormak 3040x1300

В базову комплектацію верстата входять:

• Патрон B16 (3-16 мм)
• Хвостовик для патрона B16/MK4
• Перехідна втулка MK4/MK3
• Клин
• Інструменти
• Кубічний стіл 510x380x305 мм.

Часті запитання

Краще розібратися в особливостях радіально-свердлильних верстатів допоможуть відповіді на запитання.

У чому головна відмінність радіально-свердлильного верстата від звичайного свердлильного?

На відміну від звичайного свердлильного верстата, радіально-свердлильний має можливість зміщення шпинделя відносно колони по радіусу та повороту балки. Це дозволяє обробляти важкі та великі заготовки без потреби їх переміщення.

Які існують типи радіально-свердлильних верстатів?

Радіально-свердлильні верстати бувають:

• З фіксованою колоною - колона з радіальною балкою закріплена на масивній основі
• З рухомою колоною - колона може переміщатися вздовж основи, що значно збільшує робочу зону і дозволяє обробляти дуже довгі заготовки
• Портативні - компактні моделі, які можуть бути встановлені безпосередньо на заготовку.

На що звернути увагу при виборі радіально-свердлильного верстата?

Основні критерії вибору такі:

• Максимальний діаметр свердління
• Висота та виліт консолі
• Потужність двигуна
• Тип керування (ручний чи ЧПК)
• Жорсткість конструкції.

На що впливає виліт шпинделя радіально-свердлильного верстата?

Виліт шпинделя визначає, наскільки далеко від краю заготовки можна зробити отвір.

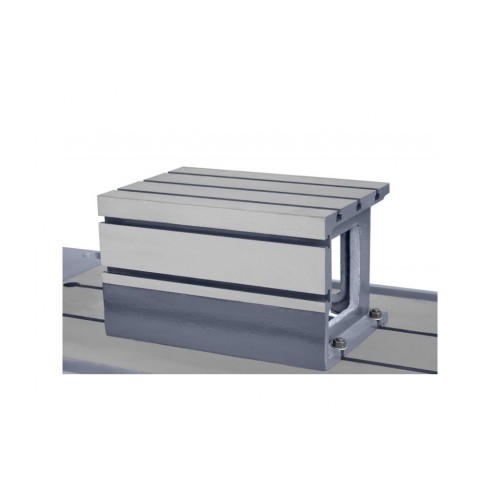

Що таке кубічний стіл і які його переваги в радіально-свердлильному верстаті?

Кубічний стіл — це спеціальне допоміжне оснащення у вигляді куба, що встановлюється на основу радіально-свердлильного верстата. Кожна з його граней має спеціальні пази для кріплення заготовок, що дає ряд переваг:

• Швидке переміщення і фіксація заготовок без їх перевстановлення
• Надійне закріплення деталей різних форм і розмірів
• Обробка заготовки з різних сторін без її зняття.
